Kurze Antwort

Ja, es können Wetterstationen eingebunden werden.

Lange Anwort

Was ermöglicht eine Wetterstation

Wetterstationen ermöglichen Funktionen, die die Sicherheit erhöhen und mit denen Sie Ihren Komfort und Ihre Energieeffizienz steigern können. Nachfolgend eine kurze Übersicht über die Möglichkeiten. Bitte beachten Sie auch die der Wetterstation beiliegenden Informationen.

Typen von Wetterstationen

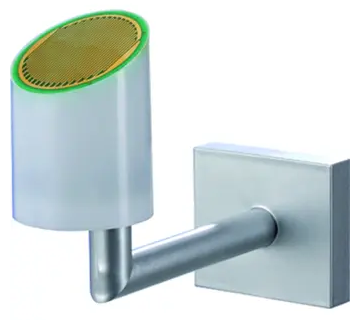

Basis (Theben 1409205)


Dieses Modell bietet folgende Funktionen:

  • Messung von Außentemperatur und Windgeschwindigkeit
  • Beschädigungsschutz: Automatisches Einfahren von Jalousien und Markisen bei starkem Wind

Komfort (Hager TXE531)


Dieses Modell bietet zusätzlich folgende Funktionen:

  • Messung von Helligkeit, Sonnenstand und Niederschlag
  • Beschädigungsschutz: Automatisches Einfahren von Markisen bei Regen
  • Sonnenschutzautomatik: sonnenstandgeführte Steuerung von Rollladen und Jalousien
  • Wärmeschutz: automatisches Herunterfahren der Verschattung bei starker Sonne und hoher Temperatur, um Hitze außen nicht nach innen zu lassen
  • Wärmegewinnung: automatisches Hochfahren der Verschattung bei starker Sonne und niedriger Temperatur, um bei Kälte außen möglichst viel Sonnenwärme nach innen zu lassen

Erläuterung der Funktionen

Allgemeines

Die Wetterstation wird fertig parametriert ausgeliefert und arbeitet dann mit den nachfolgend beschriebenen Funktionen. Eine individuell für Ihr System zugeschnittene Lösung ist möglich. Dies muss ggf. ein Systemintegrator bei Ihnen vor Ort vornehmen.

Messwerte

Sie dienen zum einen zur Information des Bewohners und werden in der Kopfzeile links der Visualisierung angezeigt (siehe linkes Bild unter „Aktivieren der Funktionen“). Sie sind zum anderen Grundlage für die nachfolgend beschriebenen Funktionen.

Sicherheit/Alarmierung

Wind-Alarm

Wird eine Wetterstation ins System eingebunden, ist diese Funktion bereits fest angelegt. Sie stellt damit sicher, dass bei starkem Wind Jalousien automatisch hoch- und Markisen einfahren, um Beschädigungen zu vermeiden. Standardmäßig wird dieser Alarm ausgelöst bei einer Windgeschwindigkeit von 10 m/s.

Regen-Alarm (Komfort)

Diese Funktion kann vor allem dazu dienen, dass Markisen automatisch eingefahren werden.

Sonnenschutzautomatik (Komfort)

Ziel dieser Funktion ist eine Komfort-Steigerung, indem durch automatisiertes Fahren von Rollläden und Jalousien ein Blenden der Personen im Raum durch die Sonne vermieden wird. Die Konfiguration erfolgt pro Fassade. Bei Aktivierung der Funktion für eine Fassade werden Rollläden und Jalousien automatisch so gefahren, dass Blenden vermieden wird und zugleich maximaler Lichteinfall von außen gewährleistet bleibt. So werden unerwünschter Wärme-Eintrag durch Sonnenschein in den Raum vermieden und die Reduzierung der Stromkosten zur Raumbeleuchtung möglich.

Bedingungen für das Auslösen/Rückgängigmachen

Scheint die Sonne länger als eine Minute mit mindestens 40 klux auf eine Fassade, fahren die Verschattungsanlagen in die Sonnenschutzposition. Fällt die Helligkeit wieder für mehr als 15 Minuten auf unter 32 klux oder die Sonne scheint nicht mehr auf die Fassade, fahren sie zurück auf 0 %.

Verhalten von Rollladen

Rollladen fahren abhängig vom Lauf der Sonne maximal bis zu 80% herunter.

Verhalten von Jalousien

Jalousien fahren vollständig herunter. Die Sonnschutzautomatik wird über die Lamellennachführung gesteuert. Sie werden nicht ganz geschlossen, sondern dem Sonnenstand angepasst so positioniert, dass die Sonne nicht blenden kann. Diffuses Tageslicht kann also weiter in den Raum fallen.

Wärmeschutz und Wärmegewinnung (Energie-Effizienz)

Diese Funktionen sorgen für eine Innentemperatursteuerung in Abhängigkeit von der Jahreszeit und der Sonneneinstrahlung. Der Wärmeschutz ermöglicht es, Rollläden oder Jalousien im Sommer automatisch so in Position fahren zu lassen, dass die Raumerwärmung eingeschränkt wird. Die Wärmegewinnung erlaubt es, Rollläden oder Jalousien im Winter automatisch hochfahren zu lassen und so den Raum mithilfe von Sonnenstrahlen zu erwärmen. Auch hier erfolgt die Steuerung pro Fassade.

Bedingungen für das Auslösen/Rückgängigmachen des Wärmeschutzes

Die Aktivierung erfolgt, wenn die Sonne länger als eine Minute mit mindestens 40 klux auf eine Fassade scheint und die Außentemperatur höher als 30 Grad oder die Innentemperatur des überwachten Raums an dieser Fassade über als 26 Grad ist. Die Funktion wird deaktiviert, wenn die Außentemperatur unter 24 Grad fällt und die Innentemperatur unter 22 Grad liegt.

Bedingungen für das Auslösen/Rückgängigmachen der Wärmegewinnung

Die Aktivierung erfolgt, wenn die Sonne länger als eine Minute mit mindestens 40 klux auf eine Fassade scheint und die Außentemperatur unter 12 Grad und die Innentemperatur des überwachten Raums an dieser Fassade unter 22 ist. Die Funktion wird deaktiviert, wenn die Außentemperatur über 22 Grad steigt und die Innentemperatur über 22 Grad liegt.

Aktivieren der Funktionen

Rufen Sie Ihre Visualisierung auf, loggen sich ein und klicken dann oben links in der Ecke auf die Daten der Wetterstation (Bild links). Daraufhin öffnet sich ein weiteres Fenster (Bild rechts), in dem Sie die Funktionen Sonnschutzautomatik Fassadenweise aktivieren und deaktivieren können. Wärmeschutz/Wärmegewinnung kann nur global aktiviert/deaktiviert werden.

Die vollständigen Informationen zur Parametrierung/Nutzung der Wetterstationen finden Sie hier:

Bitte beachten Sie folgendes

Die Wetterstationen werden fertig parametriert ausgeliefert. Um eine einfache und kostengünstige Funktion zu erreichen, arbeiten sie mit Näherungswerten. Um eine vollständig auf Ihr System zugeschnittene Lösung umsetzen zu können, muss ein Systemintegrator die Beratung und Einrichtung bei Ihnen vor Ort vornehmen.
